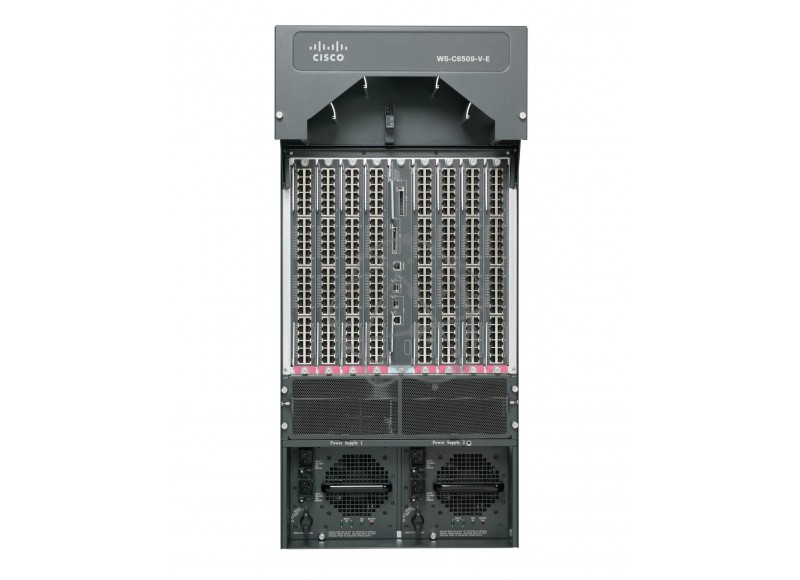

Коммутатор Cisco WS-C6509-V-E
- Состояние: Новое
- Наличие: Товар в наличии
- P/N: WS-C6509-V-E
Описание Коммутатор Cisco WS-C6509-V-E
Cisco Сatalyst 6500 серии – это семейство модульных коммутаторов с широкими возможностями конфигурирования. Семейство Cisco Catalyst 6500 включает в себя коммутаторы, имеющие высокую плотность портов GigabitEthernet и 10 GigabitEthernet. Они обеспечивают быстродействие на уровне нескольких сотен миллионов пакетов в секунду и могут работать в опорных сетях, обслуживающих несколько магистральных каналов с пропускной способностью, выполняя функции масштабируемого многоуровневого коммутатора для интеллектуальных корпоративных сетей и сетей провайдеров услуг.
Линейка Cisco Catalyst 6500 серии представлена шасси с разным количеством слотов для расширения (в зависимости от платформы), модулем управления (от него зависит производительность системы), линейными картами (от них зависит количество и типы портов), а также, блоками питания, вентиляторами охлаждения и др.
К основным особенностям устройств Cisco Catalyst 6500 можно отнести высокую плотность портов (до 529 портов GigabitEthernet или до 180 портов 10 GigabitEthernet), пропускную способность от 150 до 720 mpps, многопротокольную маршрутизацию с аппаратной поддержкой IPv6 (Supervisor Engine 720) и Multiprotocol Label Switching (MPLS), поддержку технологий Cisco EtherChannel, IEEE 802.3ad и link aggregation, а также протоколов резервирования Hot Standby Router Protocol/Virtual Router Redundancy Protocol (HSRP/VRRP) и firewall на скорости 1Gbps. Также, коммутаторы Catalyst 6500 имеют поддержку различных интерфейсов, включая T1/E1 и FXS voice over IP (VoIP) для связи с сетями традиционной телефонии (PSTN), Channelized OC-48 и OC-3 packet over SONET (POS). Линейка Catalyst 6500 имеет широкий выбор линейный карт с разной плотностью портов и скоростями от 100Mbps до 40Gbps, а также модули управления (Supervisor) для обеспечения производительности системы.
Современные системные модули включают в себя подсистемы PFC (Policy Feature Card), которые выполняет аппаратную коммутацию (L2/L3/L4), пакетную фильтрацию посредством списков доступа (ACL) и реализует механизмы качества обслуживания (QoS), и MSFC (Multilayer Switch Feature Card), которые обеспечивает работу протоколов маршрутизации.

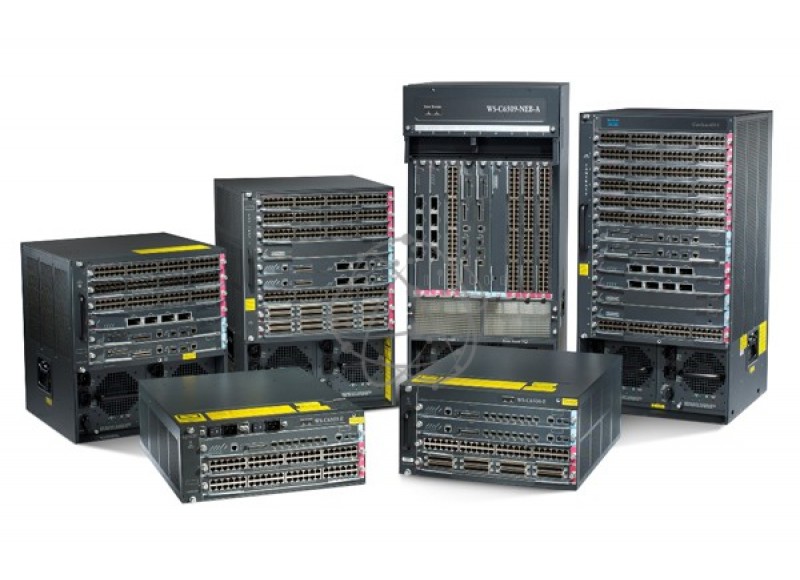

Сравнительная таблица характеристик линейки Catalyst 6500:
| Характеристики | 6503 | 6504 | 6506 | 6509 | 6509NEB | 6513 |
| Слоты | 3 | 4 | 6 | 9 | 9 vertical | 13 |
| Размеры | 4 U | 5 U | 12 U | 15 U | 20 U | 19 U |
| Супервизоры | Supervisor 2, Supervisor 32, Supervisor 720 | |||||
| Блоки питания | 950W-1400W | 950W-1400W | 2500W-6000W | 2500W-6000W | 2500W-6000W | 2500W-6000W |
| Max 10/100/1000 портов | 97 | 145 | 241 | 385 | 529 | 385 |
| Max 1 GE портов | 99 | 147 | 243 | 387 | 534 | 387 |
| Max 10 GE портов | 34 | 50 | 82 | 130 | 180 | 130 |
| Max 40 GE портов | 8 | 12 | 20 | 32 | 44 | 32 |
| Пропускная способность (IPv4) | 150 Mpps | 210 Mpps | 330 Mpps | 510 Mpps | 720 Mpps | 510 Mpps |
| Вес (шасси) | 15 kg | 17.8 kg | 22.7 kg | 27.3 kg | 35.9 kg | 54.9 kg |
Коммутаторы семейства Catalyst 6500 обеспечивают оптимальное использование ИТ-инфраструктуры благодаря архитектуре, которая поддерживает широкий спектр услуг, включая интеграцию сетей голосовой связи и передачи данных, конвергенцию локальных, распределенных и городских сетей и прочее.
Технические характеристики коммутатора Cisco Catalyst WS-C6509-V-E:
| Manufacturer: | Cisco |
| Product ID: | WS-C6509-V-E |
| Product Description: | Cisco Catalyst 6500 Enhanced 9-slot Chassis (Vertical), No PS |
| Product Type: | Switch Chassis |
| I/O Expansions | |
| Number of Total Expansion Slots: | 9 |
| Network & Communication | |
| Layer Supported: | 3 |
| Management & Protocols | |
| Manageable: | Yes |
| Power Description | |
| PoE (RJ-45) Port: | Yes |
| Input Voltage: | 110 V AC |
|
| 220 V AC |
| Physical Characteristics | |
| Form Factor: | Rack-mountable |
| Height: | 36.8" |
| Width: | 17.2" |
| Depth: | 20.7" |
| Weight (Approximate): | 121 lb |
