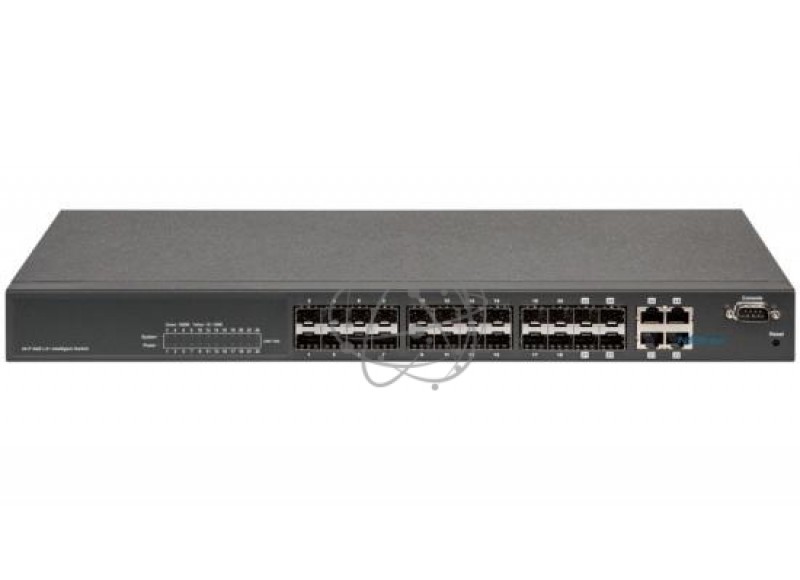

Коммутатор NSGate DAS-24G

DAS-24G управляемый коммутатор доступа/агрегации для различных приложений: FTTH, FTTB, в том числе сети IP-видеонаблюдения. Имеет 20 SFP слотов для подключения устройств по оптическому волокну и 4 комбо-порта TP/SFP (100/1000M) для подключения к магистрали. Оптические SFP порты поддерживают скорость передачи 100M и 1G.

  Используется коммутационная архитектура Store-and-Forward (буферизованная передача), которая обеспечивает неблокирующую многовходовую коммутацию (switch fabric) и передачу значительных массивов данных практически без задержек с высокой пропускной способностью 48 Гбит/с. Поддерживаются такие функции, как агрегирование каналов (до 6 групп по 8 портов), позволяющее коммутатору работать с высокоскоростной магистралью, объединяющей множество портов; приоритизация трафика QoS; мультикастинг, управляемый коммутатор использует IGMP snooping для снижения нагрузки на сеть и несколько протоколов Spanning Tree для резервирования путей передачи данных, а также инструменты защиты данных и сети (IP source guard; MAC, IP и VLAN ACL).

  Расширенный функционал управляемого коммутатора позволяет ему осуществлять сегментирование локальной сети на виртуальные подсети как по портам (Port-based VLAN), так и тэгируемые (802.1Q tag VLAN). При этом коммутатор оптимально использует канал и предотвращает избыточный трафик в общей сети, поскольку сетевой трафик ограничен пределами VLAN. Наряду с этим, поддерживаются различные механизмы управления виртуальными ЛВС, среди которых частные VLAN, туннелирование Q-in-Q и др.

  Настройка и управление осуществляются через консольный порт, веб-интерфейс, Telnet, SNMP.

Технические характеристики коммутатора NSGate DAS-24G:

Интерфейсы

20 x 1000M SFP слота

4 x 10/100/1000M TX/SFP комбо-порта

Консольный порт RS-232C

Поддерживаемые протоколы и функции

VLAN:

Port-based, 802.1Q tag, Private, QinQ, GVRP, 4K

QoS поддержка: 4 очереди кадров для порта,

8 очередей приоритетов на порт 802.1p;

Алгоритмы обработки очередей: WRR, TOS,

Best Effort, DiffService, Strict Priority, FCFS, RTS

Spanning Tree:

802.1D STP, 802.1w RSTP, 802.1s MSTP

Контроль трафика:

  Back pressure/802.3x (half/full duplex)

Ограничение скорости портов Ethernet:

с шагом 64K для 100M портов и 8M для 1000M

Стекирование: до 256 устройств с 1 IP-адресом

Агрегирование каналов: 6 групп по 8 портов,

поддержка 802.3ad (LACP), баланс нагрузки

Контроль многоадресной рассылки: IGMP snooping

DHCP: DHCP snooping, DHCP option 82

Безопасность:

- Поддержка списков управления доступом (ACL)

на основе IP, MAC, VLAN, ToS, TCP/UDP порта и др.

- IEEE 802.1x port-based аутeнтификация клиентов

- Поддержка Syslog, SSH v1/v2, Radius

- Защита привелегированными паролями

Контроль штормов (Storm Control)

Зеркалирование портов (Port Mirroring)

Общие характеристики

Коммутационная мощность (Switch Fabric) 64 Gbps

8K MAC-алресов, Jumbo Frame 12270 байт

Управление: Telnet, CLI, Web-интерфейс

SNMP v1/v2 ; RMON (Group 1, 2, 3, 9)

Сохранение/ восстановление файла конфигурации

Обновление ПО через HTTP / TFTP / FTP сервер

Светодиодные индикаторы состояния

Энергопитание: AC 100…240VAC

Габариты: 442x315x44 мм; Вес: 5 кг
