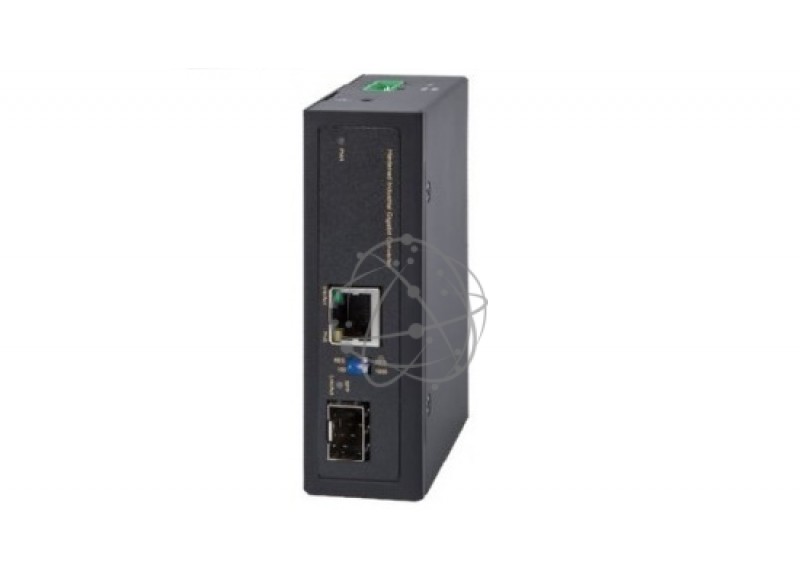

Коммутатор NSGate NIC-3200-101PCG

Промышленный медиаконвертер NIC-3200-161PCG предназначен для преобразования сигналов между медными 10/100/1000Base-T и оптическими 1000Base-X сегментами сети Ethernet. Конвертер имеет Ethernet порт для подключения витой пары, а так же слот для установки оптических приемопередатчиков. Сменные SFP модули обеспечивают дополнительную гибкость интеграции устройств в сеть.

Медный порт 10/100/1000Base-T поддерживает дуплексный и полудуплексный режимы работы, автоматическое определение скорости и типа кабеля (Auto-MDIX). Возможность регулирования емкости буфера приемника и передатчика позволяет конвертеру обрабатывать кадры большого размера (Jumbo Frame) длиной до 9 Кбайт. Оптический порт 100/1000Base-X выполнен в виде слота для установки SFP модуля 1.25 Gbps или 155 Mbps, который подключается к одномодовому или многомодовому оптическому кабелю. Можно использовать любые Industrial SFP модули.

На передней панели, кроме разъемов, расположены светодиодные индикаторы, которые информируют о наличии питания, скорости передачи, состоянии портов и DIP-переключатели. С помощью переключателей активизируются дополнительные функции. Медиаконвертер имеет разъем питания в виде терминального блока для основного и резервного источников питания с защитой от перегрузки и обратной полярности. Номинал питающего напряжения от 48 до 57VDC.

Медный порт конвертера NIC-3200-161PCG поддерживает технологию PoE в соответствии со стандартом IEEE 802.3at (30 Вт на порт). Питание подается по витым парам 1/2(+), 3/6(-). Конвертер можно использовать для питания различных устройств, а именно, мощные беспроводные точки доступа, многофункциональные поворотные (PTZ) IP-видеокамеры. Выходная мощность на порту PoE может достигать 36 Вт при входном питании 56VDC.

 Технические характеристики коммутатораNSGateNIC-3200-101PCG:

Интерфейсы

• 1 порт 10/100/1000Base-T с поддержкой PoE
• 1 порт 100/1000Base-X (SFP слот)
• Поддержка SFP модулей 1.25Gbps/ 155Mbps

Поддерживаемые протоколы и функции

• IEEE 802.3/802.3u/802.3x/802.3ab/802.3z
• Поддержка Autonegotiation & Auto-MDIX
• Поддержка функции LLF & LFP
• Таблица MAC-адресов 2K, буфер пакетов 1Mbit
• Switch Fabric 4Gbps, Jumbo Frame 9Kb
• Поддержка IEEE 802.3at (PoE auto detection)
• Максимальная мощность PoE 36W при 56VDC

Общие характеристики

• Светодиодные индикаторы состояния
• DIP-переключатели выбора режима работы
• Питание резервируемое: 48 ~ 56VDC
• Защита цепей питания по току и напряжению
• Защита от обратной полярности питания
• Потребляемая мощность (без SFP): не более 3 Вт
• Рабочая температура: -40ºC ÷ +75ºC
• Влажность: 5 ÷ 95 % без конденсации
• Корпус с креплением на DIN рейку или на стену
• Степень защиты IP30; Размеры: 104 x 82 x 32 мм
