Cisco CAB-SS-V35MT

Описание Cisco CAB-SS-V35MT

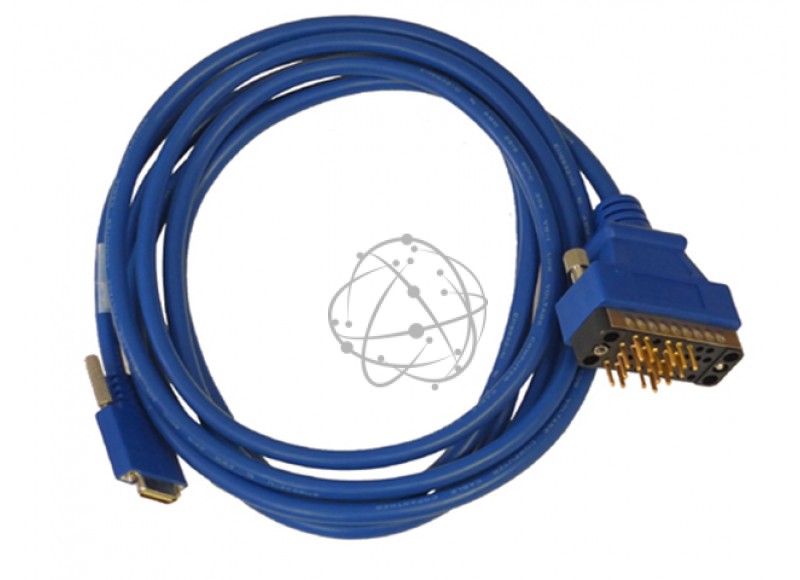

Интерфейсный кабель Cisco CAB-SS-V35MT предназначен для подключения роутеров серии Cisco ISR к внешней сети. Кабель имеет с одной стороны разъем V.35 DTE (Male), с другой стороныкомпактный последовательный интерфейс Smart Seria (26 PIN). На концах медного провода расположены два коннектора, один из которых является 26-пиновым разъемом «папа» типа DB-26 и подключается к маршрутизатору, а второй представляет собой 34-пиновый разъем «папа» DB-34. Интерфейсный кабель Cisco CAB-SS-V35MT соответствует стандарту V.35, что гарантирует высокую скорость передачи данных. При этом, его длина составляет 3 метра, а значит, он отлично подойдет для подключения оборудования в небольшом офисе или телекомуникационной стойке. Cisco CAB-SS-V35MT входит в число проводов Smart Serial и сочетает надежность соединения с завидной пропускной способностью. Подключив маршрутизатор к сети при помощи интерфейсного кабеля Cisco CAB-SS-V35MT, вы сможете с легкостью организовать систему коммуникаций в вашем офисе. Таблица распиновки разъема V.35 DTE Smart Serial Cable 26-Pin Название сигнала Примечание Направление V.35 Pin Название сигнала J1-22J1-23J1-24 MODE_1MODE_0MODE_DCE Local connections       Drain wire   Shield — J2-A Shield_GND J1-06J1-19 B_DCD/DCD+GND+ Витая пара N. 1 <—— J2-F RLSDGND J1-13J1-26 B_LL/LL+GND Витая пара N. 3 —>— J2-KJ2-B LTGND J1-05J1-18 I_RXD/TXD+I_RXD/TXD- Витая пара N. 9 <—<— J2-RJ2-T RD+RD- J1-01J1-14 O_TXD/RXD+O_TXD/RXD- Витая пара N. 5 —>—> J2-PJ2-S SD+SD- J1-11J1-12 I_CTS/RTS+I_DSR/DTR+ Twisted pair no. 2 <—<— J2-DJ2-E CTSDSR J1-08J1-07 O_RTS/CTSO_DTR/DSR+ Витая пара N. 4 —>—> J2-CJ2-H RTSDTR J1-04J1-17 I_RXC/TXCE+I_RXC/TXCE- Витая пара N. 8 <—<— J2-VJ2-X SCR+SCR- J1-02J1-15 O_TCXE/RXC+0_TXCE/RXC- Витая пара N. 6 —>—> J2-UJ2-W SCTE+SCTE- J1-03J1-16 B_TXC/TXC+B_TXC/TXC- Витая пара N. 7 <—<— J2-YJ2-AA SCT+SCT-
